龍電電氣

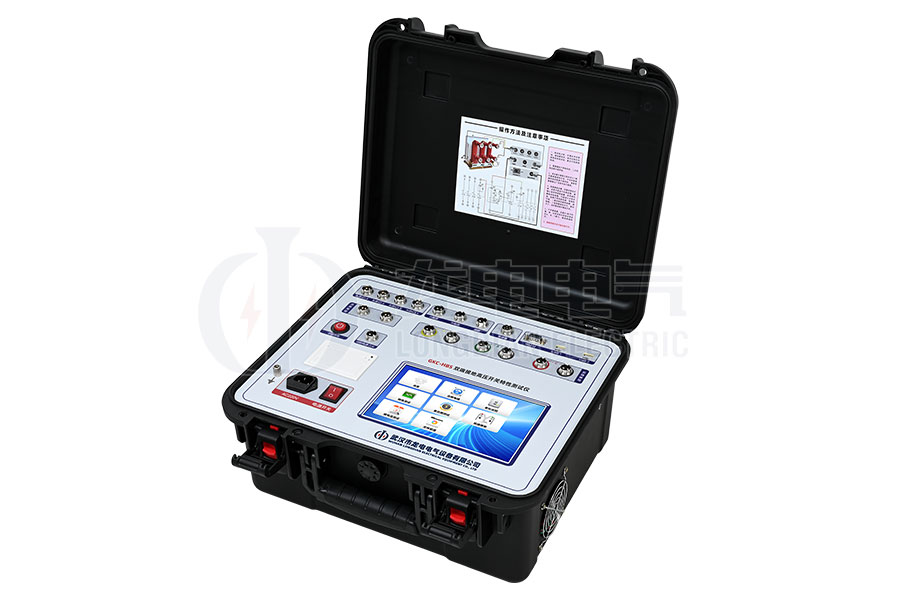

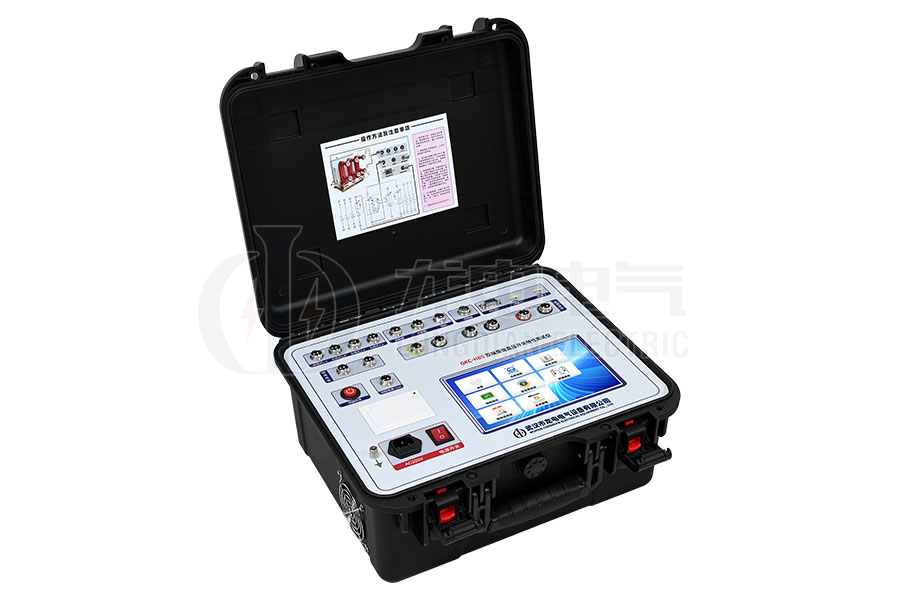

GKC-HBS雙端接地斷路器機械特性測試儀
GKC-HBS雙端接地斷路器機械特性測試儀
GKC-HBS雙端接地斷路器機械特性測試儀
GKC-HBS雙端接地斷路器機械特性測試儀

GKC-HBS雙端接地斷路器機械特性測試儀

工控機 / 帶儲能 / 直流輸出 / 合閘電阻 / 六路雙端接地

兼容各類傳感器,安裝方便簡捷

適用于國內外生產的所有型號開關

內部抗干擾電路可滿足800KV變電站內可靠使用

注:購買本產品的用戶可享受免費技術指導、一年質保、終生維護服務

產品介紹

隨著社會的發展,人們對用電的安全可靠性要求越來越高,高壓斷路器在電力系統中擔負著控制和保護的雙重任務,其性能的優劣直接關系到電力系統的安全運行,機械特性參數是判斷斷路器性能的重要參數之一。

為了滿足廣大用戶對各類斷路器機械特性測試的需求,龍電電氣精心研發了全新的斷路器機械特性測試儀。GKC-HBS雙端接地斷路器機械特性測試儀能夠精準測量各種電壓等級的少油、多油、真空、六氟化硫、特種等高壓斷路器的機械動特性參數,具有操作簡便、數據準確、抗干擾性強、體積小巧、外觀精美等優點。除了滿足市場上一般的高壓開關的動特性測試外,還滿足合閘電阻、六路雙端接地的測試,使得測試儀能夠對斷路器進行有效的機械特性測試。

產品別稱:高壓開關機械特性測試儀、斷路器機械特性測試儀、高壓開關動特性測試儀、斷路器動特性測試儀、高壓開關特性測試儀、斷路器特性測試儀、高壓開關綜合特性測試儀、高壓開關時間特性測試儀、高壓開關參數測試儀

技術參數

時間測量12路 固有分閘(合閘)時間
分閘(合閘)相內不同期
分閘(合閘)相間不同期之差
合閘(分閘)彈跳時間(彈跳次數)
不同期測試范圍:1ms~99ms,分辨率:0.01ms
內觸發測試范圍:1ms~999ms,分辨率:0.01ms,
1000ms~9999ms,分辨率:0.1ms
10000ms~200000ms分辨率:1ms
外觸發測試范圍:0.01ms~200s
在1000ms以內準確率:0.05%±0.1ms
合閘電阻測量3/6路固有分閘(合閘)時間
分閘(合閘)相內不同期
分閘(合閘)相間不同期
合閘電阻投入時間、電阻值
速度測量剛分(剛合)速度,指定時間段(行程段或角度段)平均速度
測量范圍30~10KΩ,分辨率0.1Ω,準確度:≤1%±1Ω
速度測量剛分(剛合)速度 指定時間段(行程段或角度段)平均速度
測速范圍0.1mm傳感器 0.01~20.00m/s
345°角度傳感器 0.01~20.00m/s
加速度傳感器 0.01~15.00m/s
激光傳感器0.01~15.00m/s(選配)
行程測量動觸頭行程(行程)(3路行程測量選配)
接觸行程(開距)
超行程
過沖行程或反彈行程
測量范圍直線傳感器:50mm,測量范圍:0-50mm,分辨率:0.1mm
旋轉傳感器:345°,測量范圍:0-1000mm,分辨率:0.08°
此傳感器有15度的無效區,安裝時在儀器可看到傳感器有效區域,數值顯示在160-200度左右為佳
加速度傳感器測量范圍:0-300mm,分辨率:0.1mm
線圈電流范圍最大電流30A,分辨率:0.01A
線圈電阻測量范圍0~10000Ω,分辨率:0.01Ω
儀器電源AC220V ± 10%,50Hz ± 10%
直流電源輸出DC6~270V連續可調,DC24V≤15A(短時),DC220V≤ 20A(短時)
外觸發觸發電壓AC/DC10-300V,電流≤120A
隔離開關測量范圍電壓輸出:DC6~270V(可調)
電源輸出時間:0.01-20秒(可設置)
斷口信號最大采集時間為200秒
可測斷口合、分閘時間、三相不同期、彈跳時間及次數
主機體積400×300×175mm
使用環境-20℃~+50℃
相對濕度≤90%
注:1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
  2.了解更多龍電產品信息請進入產品中心。服務熱線:400-6727-238

產品特征

◆ 核心性能概覽:

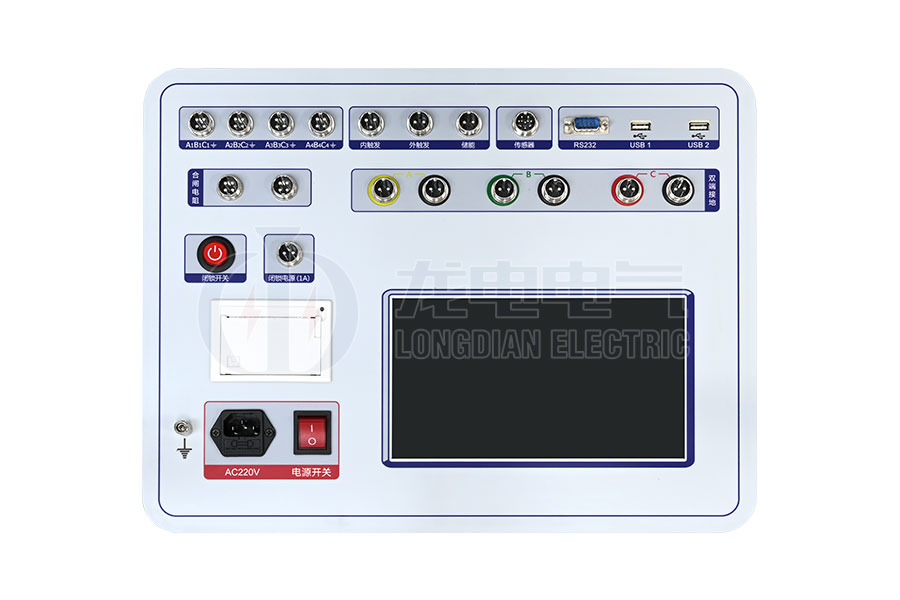

GKC-HBS雙端接地斷路器機械特性測試儀采用先進的嵌入式工控機設計,搭載基于Cortex?-A8的高性能主板,主頻高達1GHz,配合1GB閃存,確保系統啟動迅速,僅需16秒即可進入工作狀態。配備9英寸全彩大屏,運行流暢的Windows操作系統,界面設計人性化且直觀,支持觸摸屏操作及中英文輸入,極大提升了現場操作的便捷性與用戶體驗。

◆ 高效打印功能:

內置高速熱敏打印機,能夠即時打印測試數據、觸頭波形、行程曲線及電流曲線等關鍵信息,為現場調試與記錄提供了極大的便利。

◆ 集成式操作電源:

GKC-HBS雙端接地斷路器機械特性測試儀內置DC6~270V可調電源,最大電流可達20A,無需外接二次電源,使用靈活便捷。支持任意整定分、合閘線圈的動作電壓值,并具備斷路器低電壓動作試驗功能,滿足多樣化的測試需求。

◆ 全面傳感器配置:

配備直線、旋轉、萬能及激光(選配)等多種高精度傳感器,結合專用固定多功能接頭與支架,安裝簡便快捷,確保測試數據的準確性與可靠性。

◆ 廣泛適用性:

適用于全球范圍內生產的各類SF6開關、GIS組合電器、真空開關及油開關,滿足不同場合下的測試需求。

◆ 數據圖形化展示與分析:

單次開關動作即可獲取全部數據及圖形,實現數據與圖形的同屏顯示。支持速度再計算,無需重復測試。能夠直觀展示包括合閘、分閘行程曲線,線圈電流曲線,電機儲能曲線,時間曲線等在內的多種關鍵曲線,并提供詳盡的數字與圖形分析功能。

◆ 大容量數據存儲與傳輸:

主機內置大容量存儲空間,可保存多達30000組試驗數據(支持存儲卡擴展),并配備實時時鐘功能,便于數據存檔與管理。同時,提供2個USB接口,支持鼠標操作及數據直傳U盤,可選配RS232接口聯機操作及無線平板操作,實現數據的靈活傳輸與遠程分析。

◆ 多功能測試能力:

支持同時測量多達12路金屬觸頭斷口、6路主斷口與輔助斷口、3/6路合閘電阻、1路速度(可選配至3路)、3/6路雙端接地測量(感應法可選配3路或6路)。采用加速度、數字、模擬及電阻性等多種傳感器,精準測量開關的行程、超程、反彈、過沖等關鍵參數。

◆ 智能分析與對比:

內置包絡線功能,通過單次開關測試數據生成標準包絡線,便于后續測試結果的對比分析。同時,支持開關震動頻率分析,為設備狀態評估與維護提供科學依據。

◆ 卓越抗干擾性能:

內部集成高效抗干擾電路,確保在高達800KV的變電站環境中也能穩定可靠地工作,滿足復雜環境下的測試需求。

產品圖集

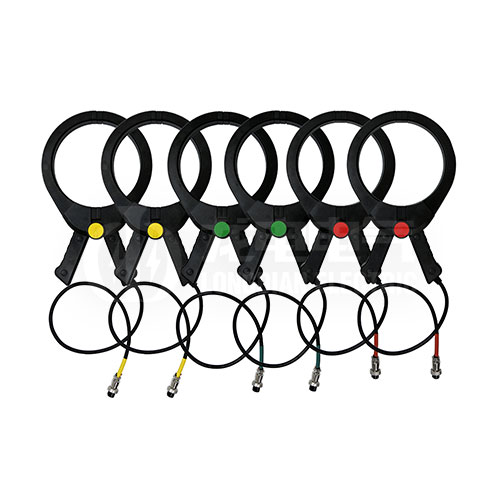

雙端接地電流鉗
雙端接地電流鉗

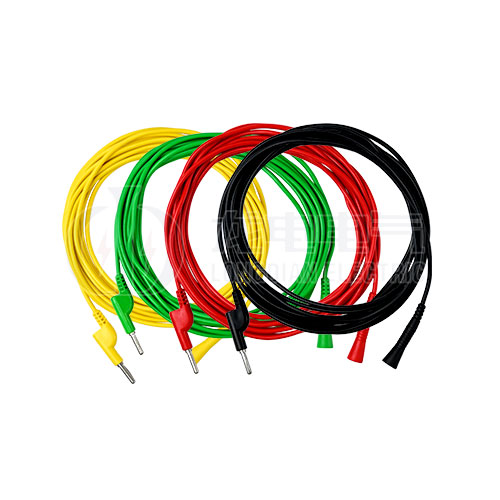

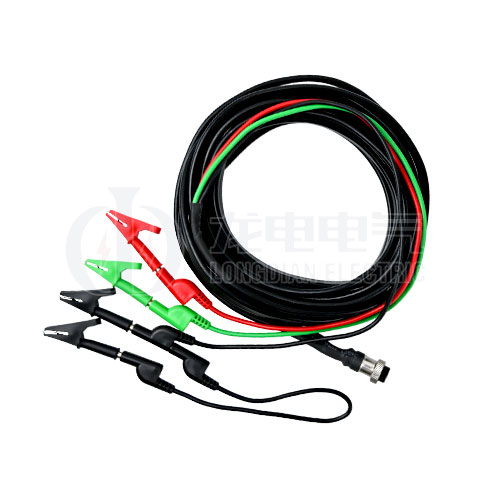

雙端接地測試線
雙端接地測試線

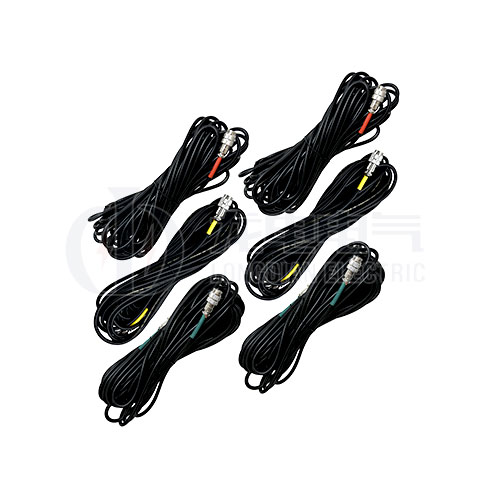

斷口線
斷口線
斷口延長線
斷口延長線

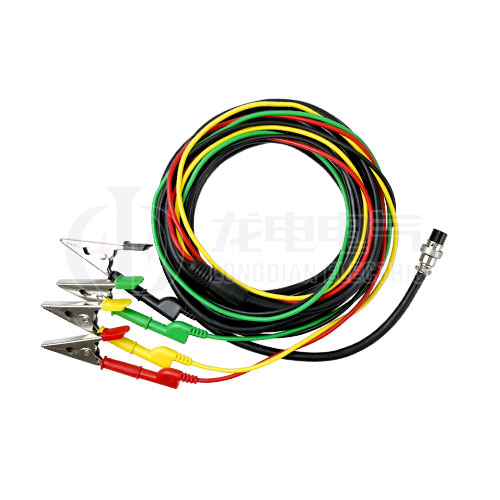

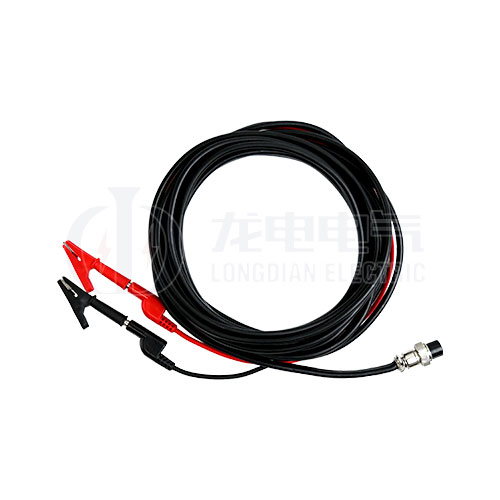

合分閘控制線
合分閘控制線
航插轉接線
航插轉接線
儲能閉鎖電源測試線
儲能閉鎖電源測試線

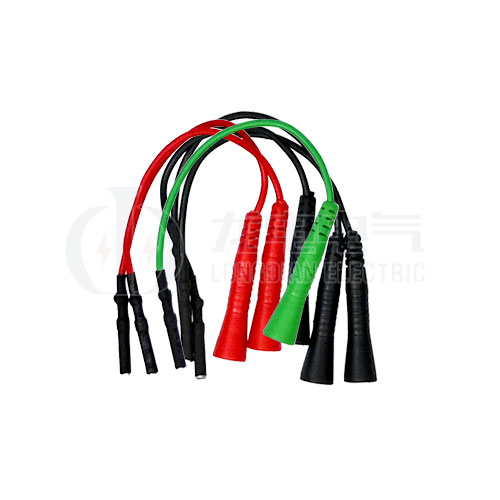

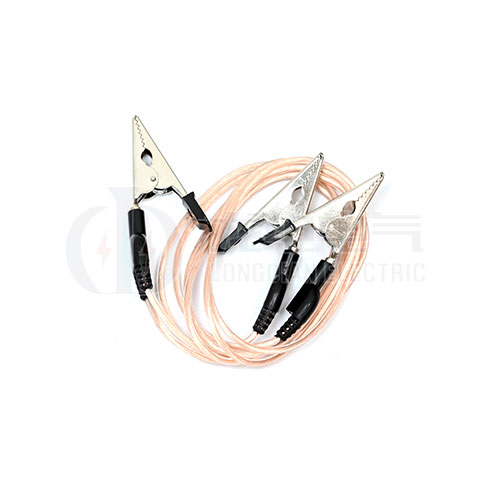

短接線
短接線

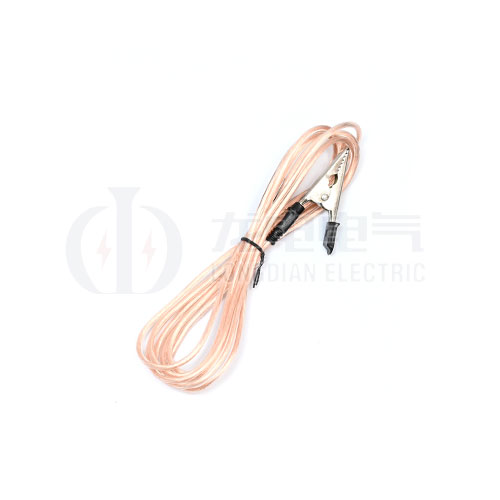

接地線
接地線

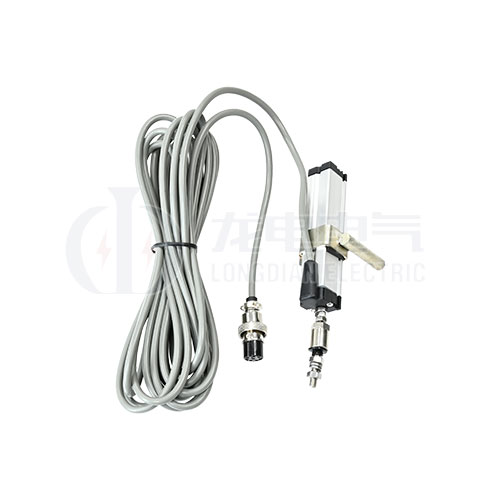

直線傳感器
直線傳感器

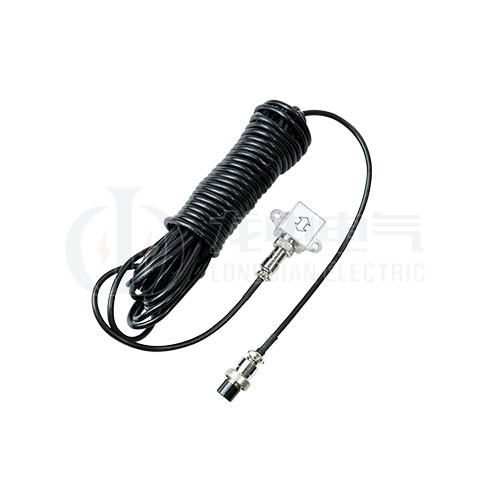

萬能傳感器
萬能傳感器

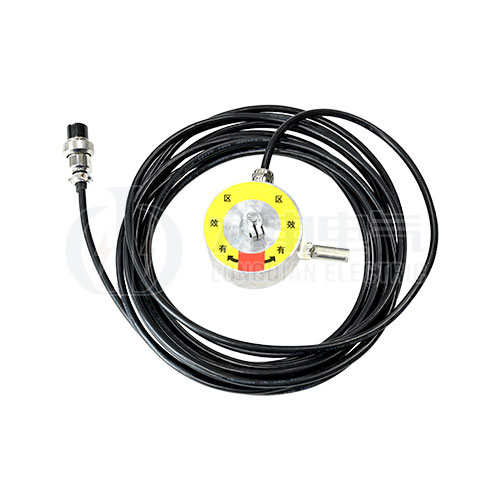

旋轉傳感器
旋轉傳感器

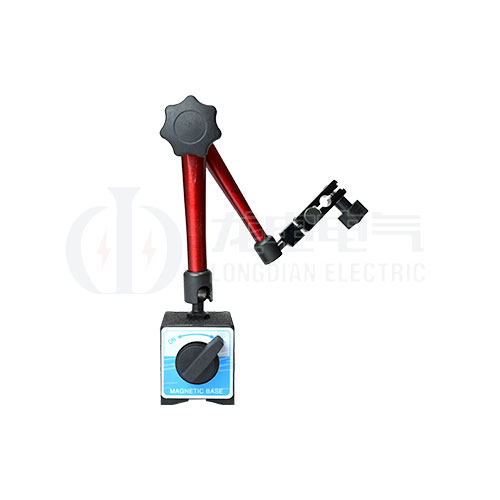

萬向支架
萬向支架

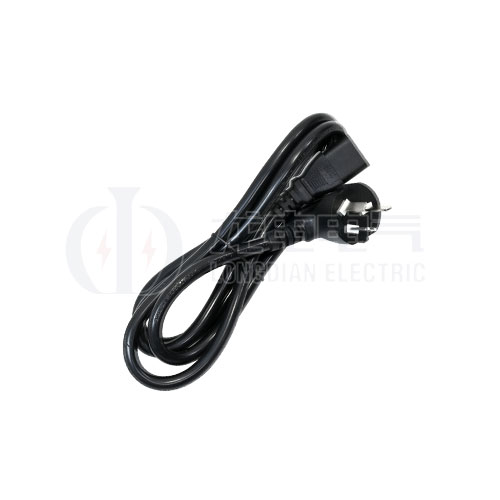

電源線
電源線

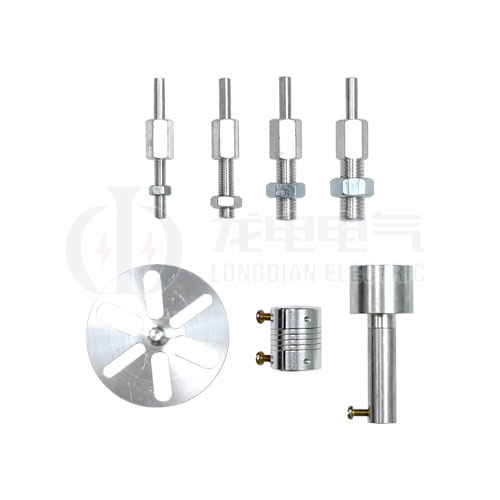

絲桿接頭
絲桿接頭

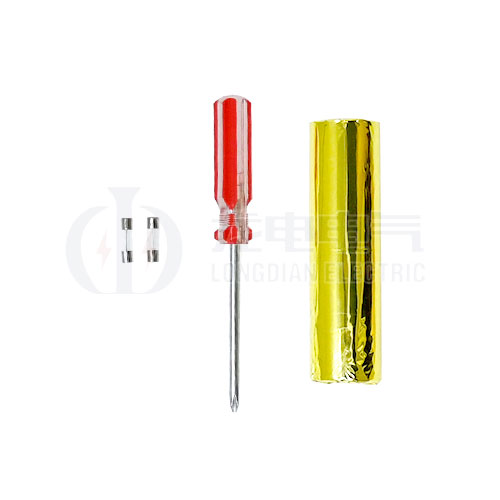

保險/打印紙/螺刀絲
保險/打印紙/螺刀絲

售后保障

2h 電話回復
2h電話回復
8h 提供解決方案
8h提供解決方案
48h 技術人員到達
48h技術人員到達
