GKC-AQ斷路器動特性帶電分析儀是專用于斷路器機構狀態監測的裝置,根據DL/T 846.3-2004、GDW11366-2014標準,既支持帶電測試又能離線測試兩種模式。斷路器在運行中,通過斷路器分(或合)閘線圈的電流、電壓及主回路CT二次測三相電流等波形曲線圖譜分析,對斷路器操作機構的狀態做出診斷,如:機構卡澀、油脂固化凝結、分/合閘線圈狀態、輔助點失效、蓄電池穩定、合(分)閘時間、三相不同期性等。
時間測量 | 等待信號時間:0~20S |
線圈、斷采集時間:0~299ms | |
分辨率:0.1ms | |
精度:0.05%±2個字 | |
離線模式:三路斷口分、合閘時間及不同期性、彈跳次數、彈跳時間 | |
在線模式:三路斷口分、合閘時間及不同期性 | |
速度及行程測量(離線模式) | 剛分、剛合速度,分、合閘瞬時速度,分、合閘最大速度及平均速度 |
測速范圍(離線模式) | 1mm傳感器 0.01~25.00m/s |
0.1mm傳感器 0.01~5.00m/s | |
360°角度傳感器 1周波/ 0.25° | |
傳感器測量范圍(離線模式) | 直線傳感器:50mm,測量范圍:0-50mm,分辨率:0.1mm |
360線傳感器:360°,測量范圍:0-999mm,分辨率:0.25° | |
儀器電源 | DC12V(請使用專用適配器充電),如使用時間超過兩小時,請當天進行補充電量,如果三個月未內使用,也請進行補充電量,充電時間不小于5小時,不大于8小時 |
線圈電流(在線模式) | 0~200A,傳感器100mv對應最大電流20A,10mv對應最大電流200A |
線圈電壓(在線模式) | DC10~300V |
主機體積 | 240*200*70mm |
1、GKC-AQ斷路器動特性帶電分析儀為工控機,主板基于CortexTM-A8,主頻1GHZ,閃存1GB,開機速度快僅需16秒。

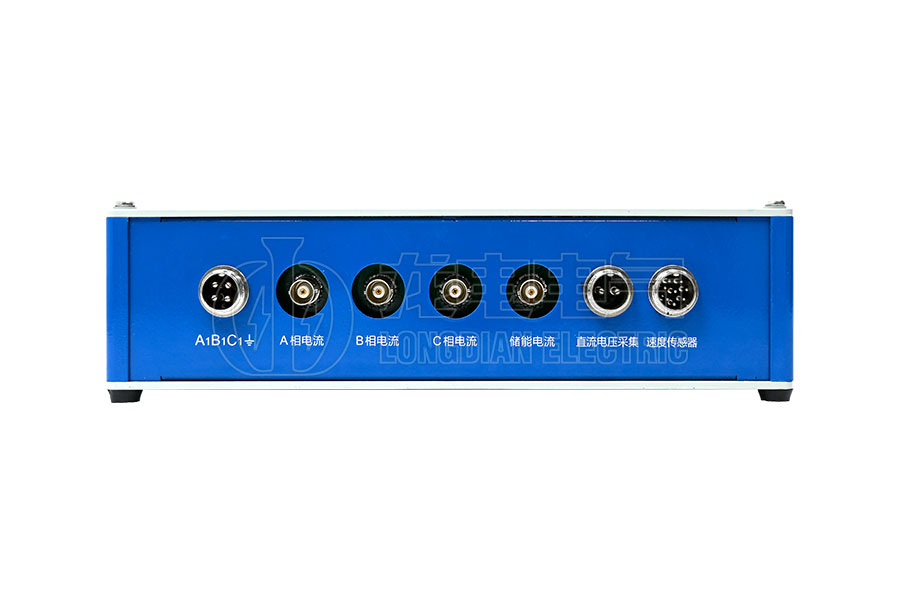

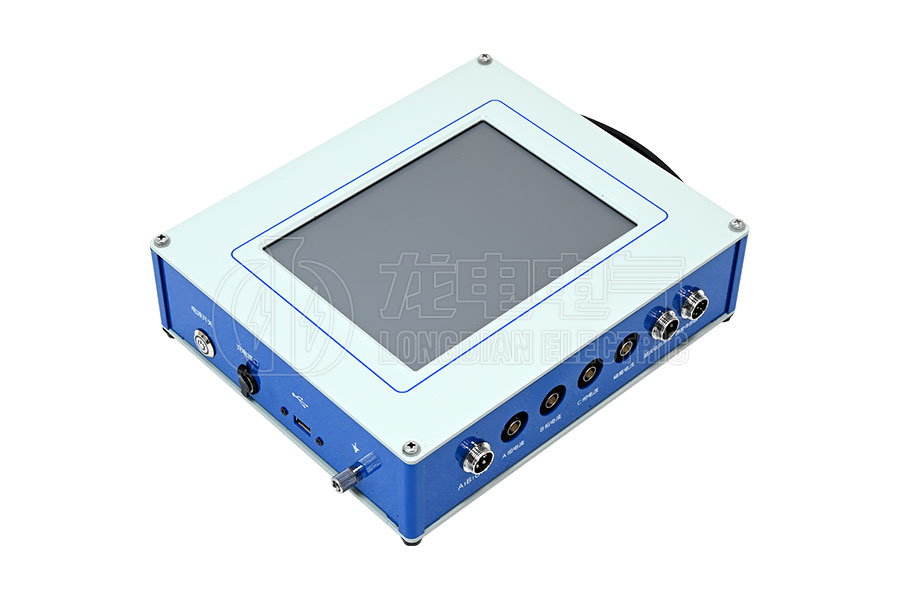

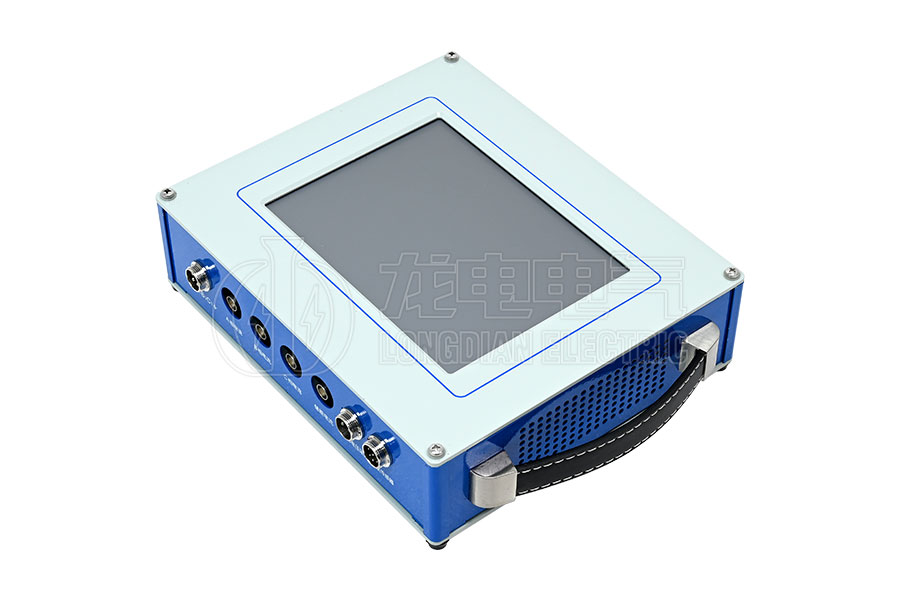

2、GKC-AQ斷路器動特性帶電分析儀采用進口8.4寸彩色觸摸屏,windows操作系統,人性化操作界面直觀,便于現場操作人員使用。
3、存儲容量大,可保存30000組數據。
4、支持中英文輸入。

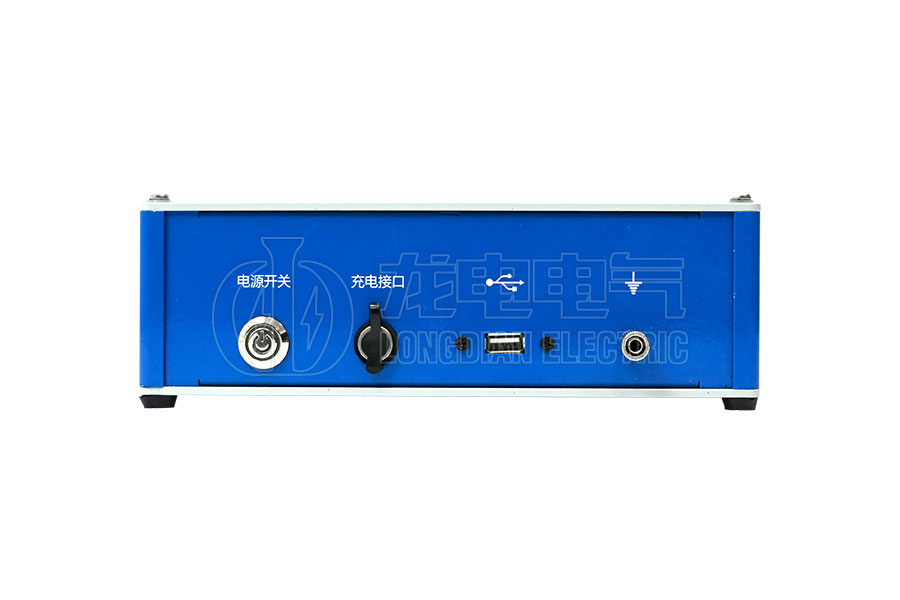

5、配備U盤接口,可直接把數據保存到U盤,也可以把數據傳到電腦保存,通過專業軟件進行分析打印。
6、內置大容量鋰電池,待機時間長達20小時。
7、GKC-AQ斷路器動特性帶電分析儀適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關,開關動作一次,得到所有數據及圖形。
8、內含包絡線,通過標準數據和剛測量出來的同類型斷路器的數據進行分析比對,及時發現問題。
