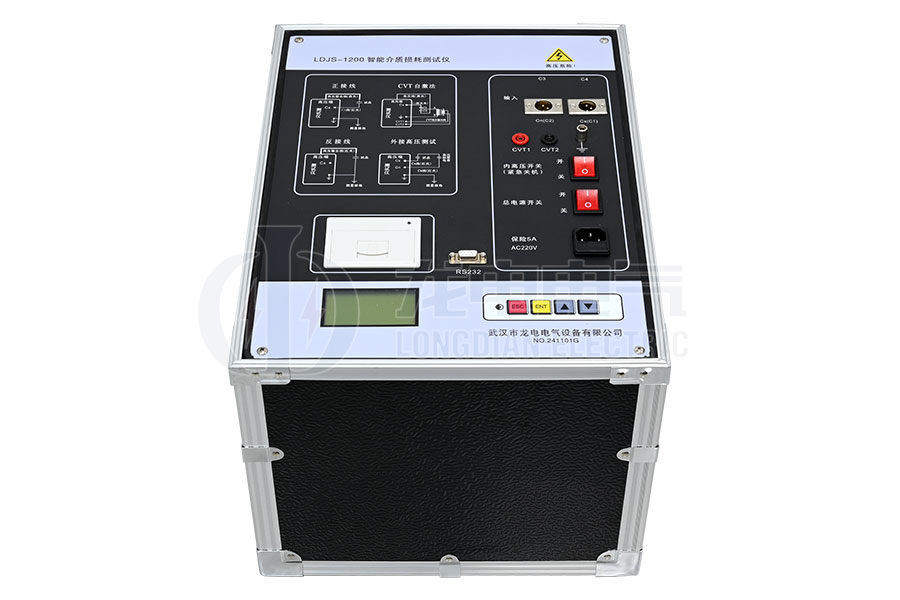

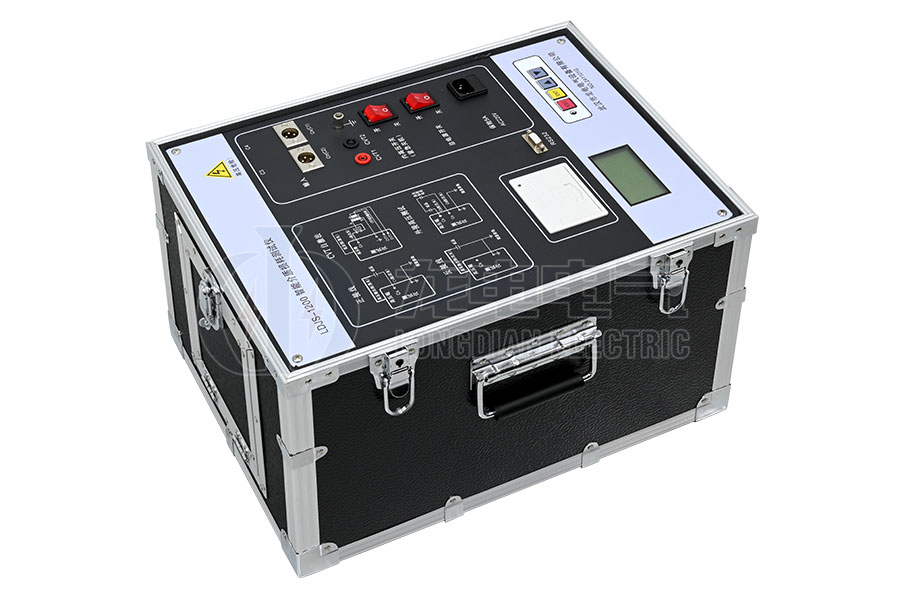

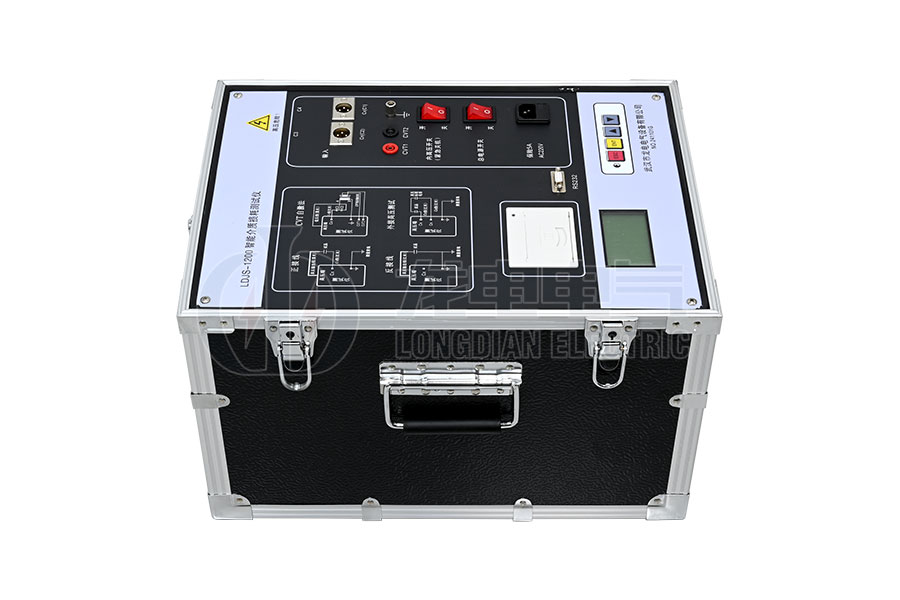

LDJS-1200智能介質損耗測試儀是一款專為發電廠、變電站等現場設計的高精度儀器,能夠全自動測量各種高壓電力設備的介損正切值(tgδ)及電容量。憑借先進的變頻技術,該儀器能夠在強電場干擾環境下確保測量的準確性。儀器采用直觀易用的中文菜單操作界面,由微機自動完成整個測量過程。
LDJS-1200智能介質損耗測試儀同樣適用于車間、試驗室及科研單位,用于測量高壓電器設備的tgδ及電容量,對絕緣油的損耗測試更是展現出方便、簡單且準確的顯著優點。
LDJS-1200智能介質損耗測試儀具備正、反兩種接線方法,能夠靈活應對不接地或直接接地的高壓電器設備的測量需求。同時,它還能夠測量電容式電壓互感器(CVT)的tgδ以及主電容C1、C2的電容量。
LDJS-1200智能介質損耗測試儀內部,裝備了高壓升壓變壓器,并融入了過零合閘、防雷擊等多重安全保護措施。在試驗過程中,儀器能夠輸出0.5KV至10kV不同等級的高壓,操作簡便且安全可靠。
LDJS-1200智能介質損耗測試儀還配備了多項保護功能,包括高壓短路保護、CVT過壓保護以及儀器接地不良保護,確保了在各種測試環境下的安全性和穩定性。
產品別稱:異頻介損測試儀、介損測試儀、全自動介質損耗測試儀
高壓輸出 | 0.5 ~10kV,每一檔增加500V,共有二十檔,容 量:1500VA |
準 確 度 | tgδ: ±(讀數*1%+0.06%) Cx: ±(讀數*0.5%+5PF) |
分 辨 率 | tgδ:0.001% Cx:0.001pF |
測量范圍 | 0.001% < tgδ < 100% |
內施高壓:3pF~60000pF/10kV 60pF~1μF/0.5kV | |
外施高壓:3pF~1.5μF/10kV 60pF~30μF/0.5kV | |
CVT變比測量 | 變比測量精度:±讀數×1% |
變比測量范圍:10~99999 | |
相位測量精度:±0.1° | |
相位測量范圍:0~359.9° | |
電 源 | AC 220V士10% 50士1Hz |
測量方式 | 單頻:45Hz、50Hz、55Hz、60Hz、65Hz |
異頻:45/55Hz、55/65Hz、47.5/52.5Hz 自動雙變頻 | |
諧波適應 | ≤3% |
高精度與強抗干擾能力:采用變頻技術,即使在強電場干擾下也能保證準確測量,滿足發電廠、變電站等現場的高精度測量需求。
多功能適用性:適用于多種場景,包括發電廠、變電站、車間、試驗室及科研單位,可測量高壓電器設備的tgδ及電容量,同時也可用于絕緣油的損耗測試。
安全可靠的測量方式:儀器內部裝備了高壓升壓變壓器,并采取了過零合閘、防雷擊等安全保護措施。設有高壓短路保護、CVT過壓保護及儀器接地不好保護等多重保護功能,確保試驗過程中的安全。
靈活多樣的接線方法:提供正接法、反接法、外加高壓測試、CVT自激法測量等多種接線方式,滿足不同被試設備的測量需求。同時,儀器具有CVT變比測量功能,可測量CVT變比、極性和相位誤差。
中文菜單操作與自動化測量:儀器采用中文菜單操作,界面清晰易懂,微機自動完成全過程的測量,簡化了操作流程,提高了工作效率。
廣泛的測量范圍與分辨率:具有廣泛的測量范圍和高分辨率,能夠準確測量不同電容量的試品,介損正切值(tgδ)的測量范圍可達0.001%至100%,電容量測量范圍也相當廣泛。
便攜式設計:儀器結構緊湊,體積小,重量輕,便于攜帶至現場進行測量,提高了測試的靈活性和便捷性。
歷史數據記錄與打印功能:儀器能夠存儲并檢查多達40組的歷史數據,方便用戶進行數據分析。同時,具備打印功能,可即時打印測量結果,便于記錄和報告。
